FRDM-KL46Z

Jak kód funguje tady popisovat nebudu, vypíšu jen to, co stojí za zmínku:

- Kit lze programovat přes stránku mbed, musíte se zaregistrovat, v compileru najít tento kit, vytvořit projekt, zkompilovat a soubor uložit do kitu po USB. Kit se programuje v C++.
- DigitalOut xxx[]: pole výstupů, pole je použito pro zjednodušení práce (místo jednotlivých proměnných můžu piny ovládat pomocí xxx[0], xxx[1] atd.).
- AnalogIn gamepad: analogový vstup pro čtení tlačítek (0V-3.3V převedeno na float 0-1).
- Ticker: Tikač volající připnutou funkci v nastaveném intervalu.
- Serial pc: Pro komunikaci s PC (printf přes Putty), odkaz ke stažení driverů je doslova v kitu (SDA_INFO.HTM) USBRX a USBTX jsou piny PTA2 a PTA1, pro správnou funkci nesmí být použity v kódu (jinak by tam byly použity dvakrát).

Seznam věcí použitých na tento projekt:

FRDM-KL46Z (duh)
USB kabel
Nepájívé pole
8x8 RGB Maticový displej + odpory
4x7seg displej + odpory
Dupont propojky
Tlačítka "Keyes_AD_Key"
Ultrazvukový senzor
Zdrojový kód: Náhodné barvy, Hra života, Sbírání kuliček, Ultrazvukový senzor

Popis pinů

Video

Kit

Ultrazvukový senzor

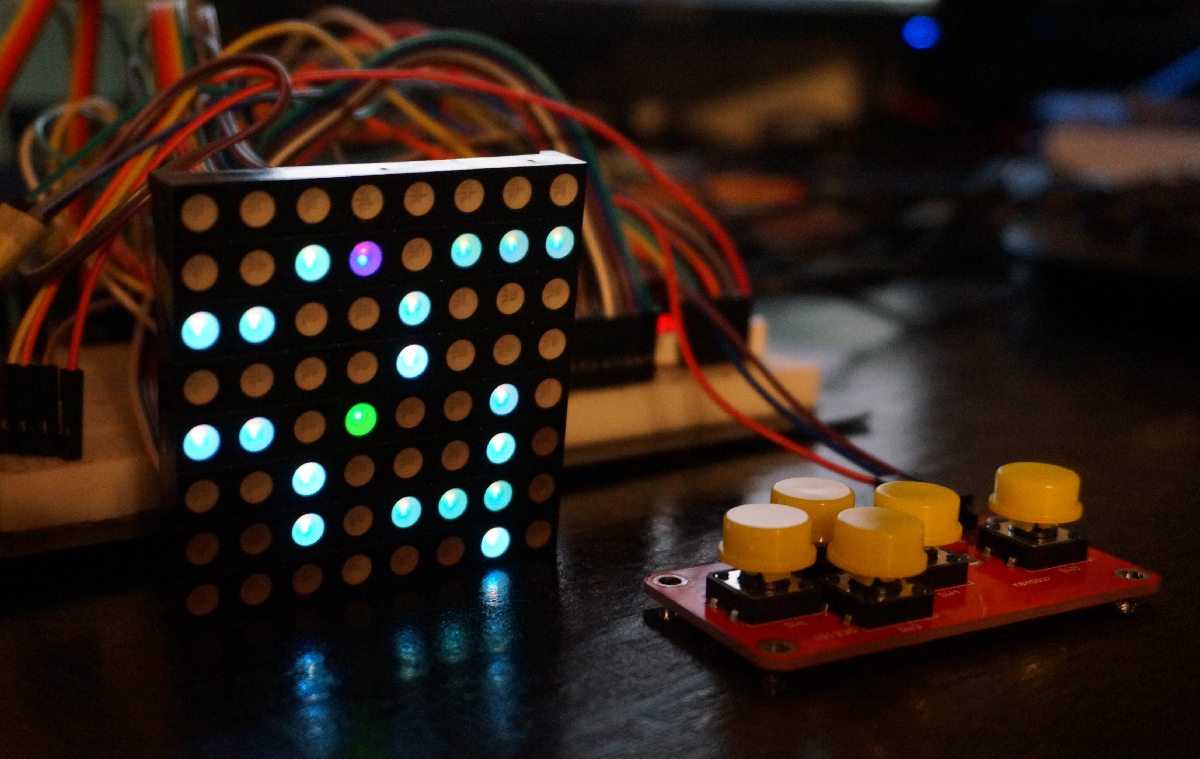

Sbírání kuliček

Skóre

Tranzistory pro napájení displejů? Pfff není třeba :)
