SGTC

Výška 34cm, šířka 11cm, drát 0,2mm, počet závitů na sekundáru asi 1700, primár 5 závitů 6mm^2 měděným drátem, kondenzátor MMC 10x 680nF v sérii, s každým kondenzátorem je paraleně zapojen vyrovnávací odpor (bleeder) 2x 1M, ten zajišťuje, že se napětí na jednotlivých kondenzátorech rozloží rovnoměrně. Jiskřiště jsou 2 velké šrouby v pertinaxových deskách. Napájení pomocí ZVS V s jedním DST. Délka výbojů až 25cm.

Pozor! Toto zařízení vytváří velmi vysoké napětí, které může poškodit citlivé elektronické přístroje. Nabitý MMC je smrtelně nebezpečný!

Seznam věcí použitých na tento projekt:

Sekundár od ISSTC
10x kondenzátor 680nF 1000V
20x odpor 1M 3W

Video

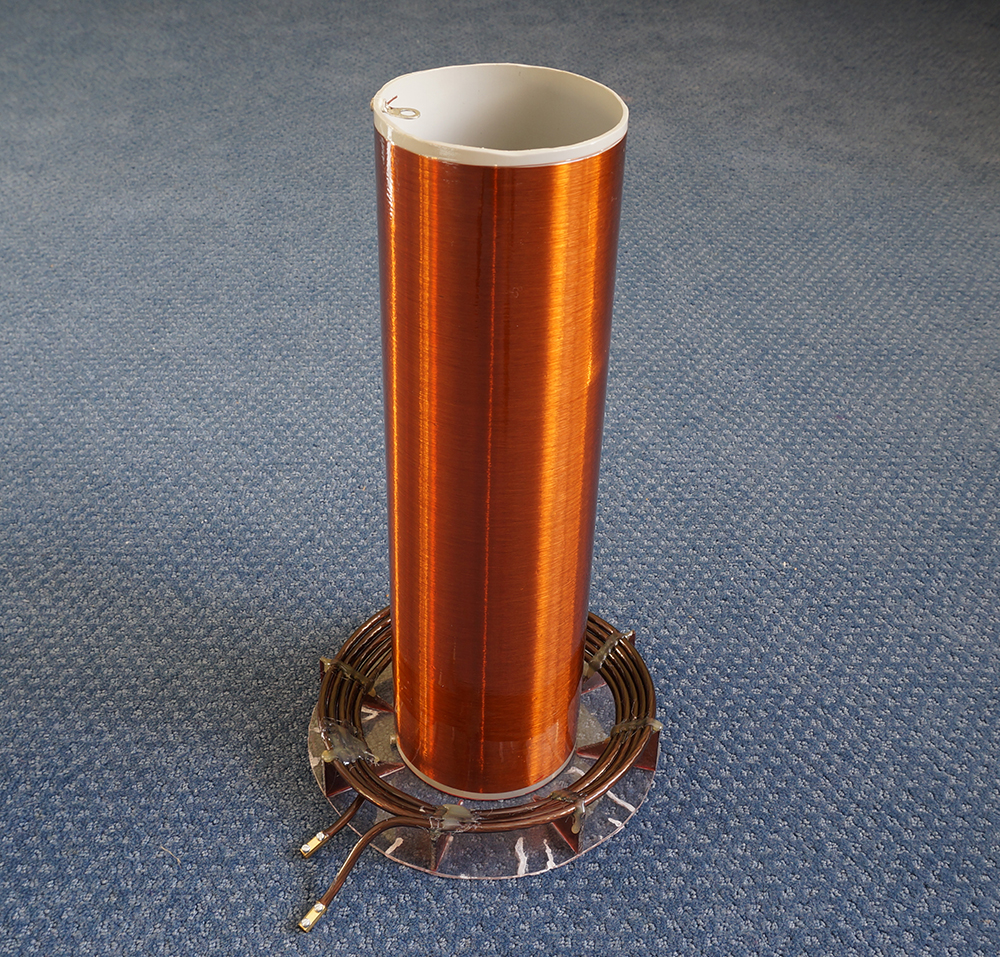

Teslák

MMC (Multi-mini capacitor)

Primární vinutí

Jiskřiště

Jiskřiště v provozu

Jiskry
