ZVS V


Po dvou poloúspěšných (III a IV) pokusech je ZVS konečně schopno využít můj 24V 50A zdroj. ZVS je sestaveno na plošňáku, z kterého trčí dráty se svorkovnicemi na konci, kterými ze ZVS propojuje s kondenzátory a trafem.

Pozor! Toto zařízení je smrtelně nebezpečné! Náhodný dotyk výstupu vás může zabít!
Seznam věcí použitých na tento projekt:
  • 2x 470 ohm 10W rezistor
  • 2x 10K 10W rezistor
  • 2x Zenerova dioda 15V 5W
  • 2x Tlumivka 150mH vinuta 2mm drátem
  • 2x MOSFET IRFP260N
  • 10x Kondenzátor 680nF 1000V
  • 1x DST ve vosku =)
  • 2x Dioda BYV29-500
Video


ZVS




Kondíky jsou na vlastním DPS

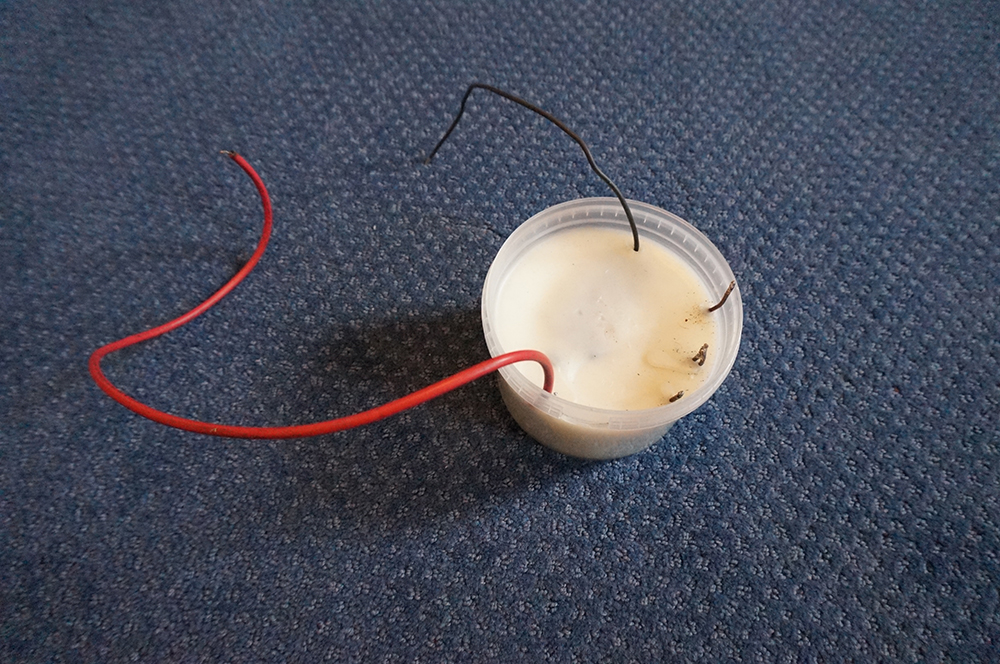

Nejedná se o sádlo, ale vosk (i když sádlo by nejspíš fungovalo taky :)
